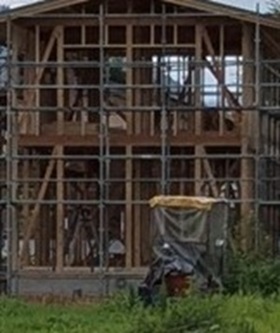

私は耐震や断熱を優先して　外部側に筋交いは使わず面材で耐力をとりますが　ちょっと気になった棟上げ現場があったので 小さな画像を（笑

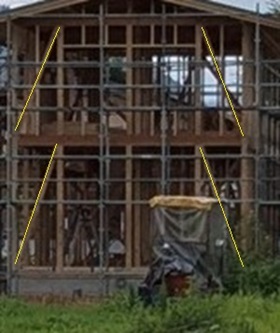

筋交いが上下階同じ位置に入っていて宜しい。



・・のですが　方向が宜しくない。

「出隅（角）には耐力を集中させない」と言うのがセオリーなのですが　これだと角の柱に負担が行き過ぎる。

出隅はキホン的に力が加わる部分。

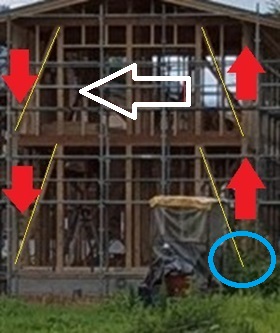

例えば左方向に力が加わった場合　屋根と２階の重量は建物角の柱に集中します。

そしてその柱に１階の重量も加わる事になり　逆に青丸部分（角）には加わった部分の分「引き抜き」の力が掛かります。

計算根拠が分かりませんが　この平面で耐震等級２以上を狙おうと思えば　この引き抜き力に対応する金物は存在しないかと。

そう　基礎にも地盤にも過大なる負担が掛かる訳です。

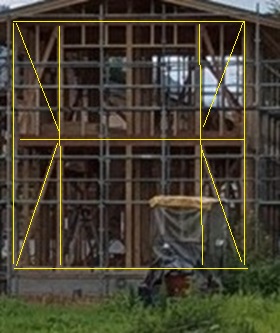

なのでこの場合の２階は　こんな感じに２階の筋交いを内側に向けて設置するとか１階も同じ方向にする等　少しでも出隅への負担を減らしてあげる事が正解かと。





セオリー＋バランスです。

この辺　面材だともっと負担は減らせるんですけどね。

「筋交いが入っていれば良い」訳ではないんです^^

ちょっと気になる筋交いのお話でした。

８年とか前のブログですが　サイアク通し柱が折れる事も（汗
