今回のツッコミまShowは２回目の登場「三菱：霧ヶ峰」のTVCM



相変わらず窓辺で気持ち良く寝てて「ニクイネ ♪ 三菱」のあれです。



まずCMが始まって　「秋」





そして「冬」







冬の後は「春」







そしてセミの声と共に「夏」







スイカなんて風物詩と一緒に「夏」







ってこの窓・・夏なのにこんな角度で日射が入っています。







夏 この角度で日射が入るとなると　西に面した１５時頃でしょうか。

お昼ご飯終わって　スイカでも食べながらウトウト・・な時間なのでしょう。



てかですね。この窓







どーにもYKKのフレミングシリーズで無いかと。

そう　アルミ製の窓。







申し訳程度に樹脂アングルがありますが　こんなん何も効きません。



そんな窓にガンガン日射が当たったら（汗



ちなみに　お昼寝後はこんな感じ。







仲良くゴルフの練習しつつ　エアコンが気持ち良いねーって。



あのね


やっぱこの窓　西側設置に確定です。

日射角度からして 時間的には１６時以降でしょうか。







この窓からの日射熱だけで700wは確実に室内に入ってますよ。

大き目のオイルヒーター「中」でずっと暖房してる状態です。



そんな中でエアコン入れても「心地よい」どころか　確実に「暑苦しい」部屋になります。

もしくはエアコン フル運転で電気使いまくりみたいな。



ピュアミスト♪とか言ってる場合では無いです。



杏ちゃん



おうち時間ここちよくしたければ　エアコンの前に窓を考えた方が良いです。






以前の一言「窓辺のアンちゃん」

 http://eyescode.bijual.com/Date/20150605/


６年前にも同じ事ツッコんでたｗ

冬　室内から逃げる熱の５割は窓からです

夏　外部から入る熱の７割は窓からです



上記は日射関係無くな数字ですので

まずは窓の性能はもちろん　配置や大きさも考えたいモノです。



高性能なエアコンやソーラーパネルを選ぶ前に　ローテクな建築手法に出来る事は確実にあります^^

そしてその手法の恩恵が かなり大きいのは確かです。

今日は朝から「昨日のアレどうでした？」って御質問を。



昨日のアレ？？・・どーも日本TVバラエティ番組「ボンビーガール」の中「森お嬢様のおうち作り」コーナーの事らしく。



いぁ・・ワタシ森泉ウォッチャーぢゃ無いんですけど（笑



と言いつつ昨日は風呂上りに何となく見てしまったので、そこでの違和感を←ウォッチャーや無いかぁーい！



まず、昨日はユニットバスの設置編との事。



うん 水卜ちゃん可愛いｗ（画像はクリック可です）





この空間にユニットバスを入れる訳ですが、躯体がツーバイフォーとの事で、先行で石膏ボードが貼ってあります。



と、その前に・・

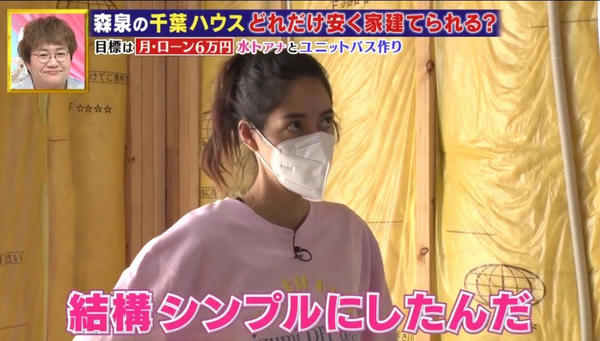

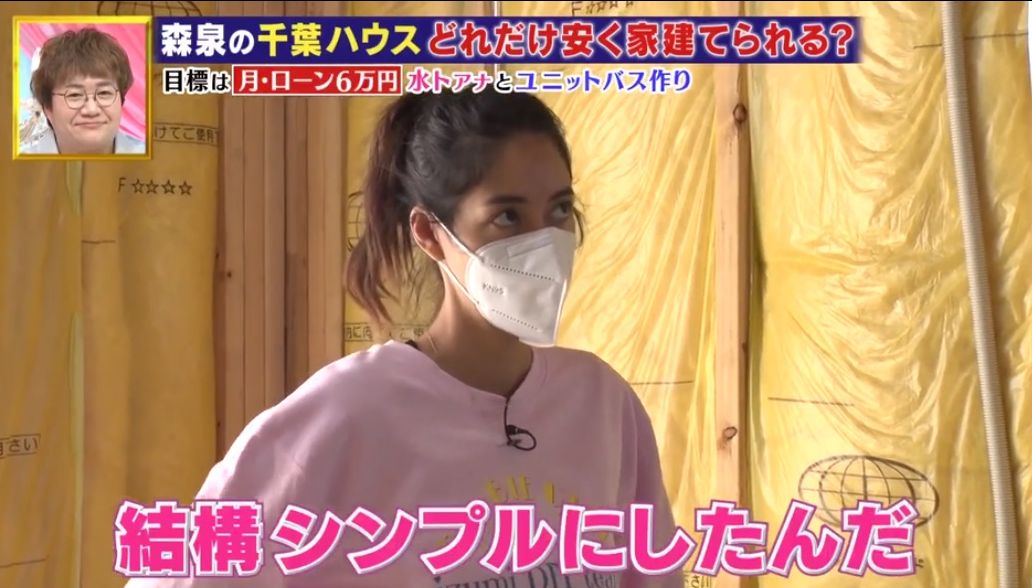

断熱材の入れ方悪いです。





袋入りの断熱材、スタッドの横でタッカー留めしてあります。

更にCD管も無造作にぶら下がってます。



こちら断熱材の入れ方ひとつで、性能が変わりますよ。

http://eyescode.bijual.com/Date/20150821/【以前のブログ】

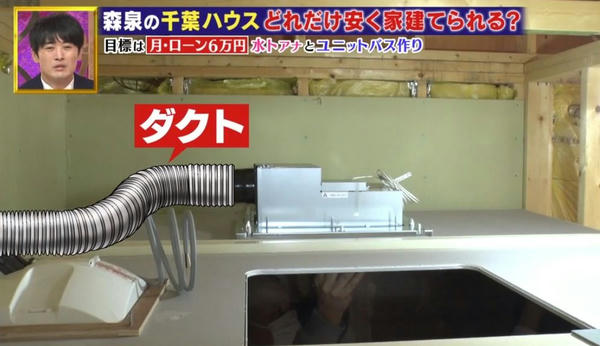

それより、チラッと映ったコレ。







先行で貼ってある石膏ボードが上枠まで伸びていません。







これね・・三重苦。



まずは【耐震】

ツーバイフォーは外周部に構造用合板（3.0倍）内周部に石膏ボード（1.5倍）を併せて、壁倍率4.5倍で計算します。



それは、上枠までボードが伸びて初めて成り立つ計算式なのですが・・



図解するとこんな感じ





赤がボードで上枠まで伸びていて、黄色部分（外周部）は既定の釘やビスを100mmピッチで打ち、緑色部分（内周部）は200ピッチで打つと言うルールが存在します。



すなわち、この現場はツーバイフォー工法として成り立っていません。



そしてもうひとつは【防災】

ツーバイフォーが省令準耐火構造として認められるのは、上枠をファイヤーストップ材として、炎の広がりを押さえられるからに他なりません。（画像はツーバイフォー協会より）







なので上枠まで石膏ボードが伸びていなければ、ファイヤーストップとしての機能を満たさないと言う訳です。

火事なんて、そうそうある事ではありませんが、防火区画と言う考え方は必要だと思います。



そして三重苦　最後は【断熱】



もうお分かりですね。

断熱材の入れ方云々の前に、防湿シートが無い云々の前に、壁上部が解放されているので「壁体内気流」が止められません。



「どれだけ安く家建てられる？」は別に良いですが



基本性能が伴わない家なんぞ、どれだけ安くても要らんわい！



あ・・すいません。取り乱してしまいました（笑



お笑いツッコミましょうのコーナーなので、笑って許してｗ





つか、TVでやるなら専門家の監修くらい付けろよ・・あ、プロが付いてたか（汗



うーん (￣▽￣;)A

今回のツッコミましょうは　昨夜やってたTV番組「幸せ！ボンビーガール」

その中の「お嬢様コーナー」の新築事案。

森お嬢様がDIYで「家づくり」する企画なのですが、今年３月くらいから「コロナ自粛要請」にて工事が止まっていた様で、ひさびに再開するって話でした。



で、「２カ月も現場に放りっぱだった鉄筋」から始まったので、嫌な予感して見ていたら案の定ｗ



野ざらしとか言いつつ、ブルーシートに包んであった鉄筋ですが、おそるおそるシートを捲ると「あ～～～やっぱりぃ・涙」とこの画像。







ご丁寧にディレクターの「こんなに錆びるんですか」のテロップ付き。





言うほど錆びてないやん(-_-; とか思いつつ見てると・・



鉄筋33 万円分は再発注しますとかシレっとナレーション



アホか！



さらにサラサラーっと軽く映した鉄筋は殆ど錆びて無く







これヤラセだなと。

実際曲げた部分は錆びやすいので　これ位は普通にある訳で。



もっと言うと、私が駆け出しの頃は「鉄筋は軽く錆びを回した方が、塗油が抜けてコンクリートとの相性が良くなる」なんて言われたモノです（今でも土木屋さんは言いますがｗ）



そもそもコンクリートはアルカリなので、鉄筋がコンクリートの中に存在する限り、錆が進行する事はありません。



ではどの程度の錆までは許容できるのか？ですが

建築士会の資料が手元に無かったので　国交省の土木工事共通仕様書より

https://www.ktr.mlit.go.jp/ktr_content/content/000622576.pdf



鉄筋を組み立てる前に、これを清掃し「浮き錆」や鉄筋の表面に付いた泥、油、ペンキ、その他鉄筋とコンクリートの付着を害する恐れのあるモノは、これを除かなければならない。


～とあります。



ここで言う「浮き錆」とは　サビが固まって「かさぶた」の様に爪で捲れるくらいの状態の事。

薄い赤錆が表面に見える程度は、浮き錆とは言いません。



コンクリートはアルカリだから錆を侵攻させないと書きましたが、実際うすいサビなんぞ注視するより、コンクリートが中和して鉄筋に影響を与えない様（外部からの水分が鉄筋まで届かない為に）コンクリートの「被り厚」をチェックする方が百万倍重要なのざます※上図参照

↓同資料：コンクリートかぶり厚について





まったく・・アホな映像流して訂正も無ければ もちろん謝罪も無い、建築途中のお客様が心配になるだろうが！と。



単純に不安を払拭できる様、出来るだけ簡単に書きましたが、もし詳しくお知りになりたい方は御一報ください。延々と語りますぞ（笑



とりあえず



昨日映った画像だけで言えば、あの鉄筋の錆は「まず問題無い」レベル。

更に言うと　チラッと映った「その他大勢の鉄筋」は「まったく問題無い」レベルで、なんなら不安を煽るだけのヤラセ編集では無いかとすら思います。



まぁ



あれでダメなら高速道路の高架なんて、怖くて軽自動車すら走らせれんすよ（笑
