2階桁下に冷房用エアコン室。







2シーズン使って貰いましたが 全館冷え冷えで

絶対湿度も12g/㎡以下を保持していましたよ。



暖房でも使えますけど 暖房は床下暖房の方が快適ですね。






「桁上断熱」とは その名の通り桁の上に断熱する事で

断熱材受けとした合板が水平構面も兼ねると言う利点があります。







この床上に断熱材を敷き詰めるのですが







合板の上がテカっているのは 防湿フィルムを敷いているからで







フワフワにて見えるのは 極力タッカー(針)を避けて

テーピングで留めているから。



ここで見逃し勝ちなのが端部。




外部は合板で留めていますが これ断熱材を端までちゃんと入れやすい様に。



気密は合板下のパッキンで取り 防湿をシートで取る訳です。

そしてパッキンとシートも合板で押さえると。





いー仕事してますな(笑



あと断熱材の施工しやすくと言えば 束はカスガイでは無く金物で(赤矢印)

電線等シートを貫通する部分はしっかりとコーキング気密取ります(黄矢印)







桁下もこんな感じ。




見えない安心 となりのアイズ^^



先日のブログ「かりすじ」編にて

https://housingeyes.bijual.com/Date/20220922/



この画像↓土台の下(赤丸部分)はどうなってますか?とのご質問頂きました。







あざす^^



土台と基礎は高さ20mmの「気密パッキン」を全周回しています。







気密パッキンと言うと薄いブチル状のシートを

想像する方が多いかと思いますが 20mmの厚みを持たせる事で

施工後の発泡ウレタンや防蟻コーキングの施工がやり易くなり







↑ 同時に内壁の基礎と土台部分にその高さ分の通気が取れます(クリック可)



床下暖房との相性も良いですし

何より土台の腐食を防ぐ事に対し優位に立ちます。



基礎は築後3年程度は水分放出してますからね。



防湿と通気大切^^



って訳で 弊社で基礎断熱の場合は基礎と土台間に20mm

防湿気密層(外壁側)と通気層(内壁間)が存在しています。



こんな感じでお返事になってますでしょうか^^



もらって嬉しいご質問。なんなりとー(^^





基礎断熱には基礎の外側に断熱を施工する方法と

基礎の内側に断熱を施工すると言う2種類があります。



基礎(外)断熱の場合は外周ぐるっと打てば良いのですが

基礎(内)断熱の場合は「T字」部分など注意が必要。



この図面で言うオレンジ部分T字部分。







赤線が断熱材ですが 基礎コンクリートが熱橋になるので

折り返しての断熱施工が必須事項。







あと土台部分の熱橋も防ぐ為

床合板ラインまで「防蟻断熱材」を張り上げます。







ちゃんと施工確認してから一階床合板の施工へ。







ちなみに



弊社では基礎断熱・床断熱に関わらず

管理出来ない通気は作らない為に柱周りなんかも気密施工します。







画像は黒い気密テープで施工してありますが

とっても大切な思考かと。



お ねだん以上 アイズ(笑





大きな屋根カッコイーですよね^^







こちら屋根材(垂木)は高さ120mmを使ってます(黄色)

なので赤丸の「転び止め」を設置しますが







この垂木の厚み分が通気層となり

さらに転び止め部分の上も30mm以上のスペースを取る事で







棟部分まで適切な通気を促す事になります。



断熱気密と通気はセットで大切。



アディ押忍

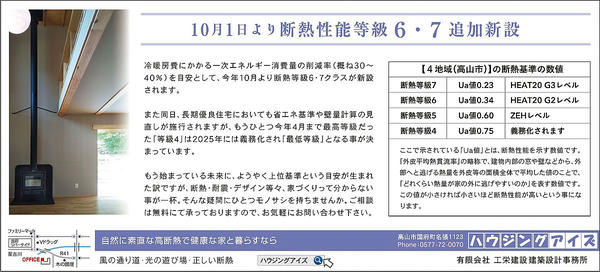

もっかい 等級6・7追加はこんな感じ(クリック可)





冷暖房費にかかる一次エネルギー消費量の削減率(概ね30~40%)を目安として、今年10月より断熱等級6・7クラスが新設されます。



また同日、長期優良住宅においても、省エネ基準や壁量計算の見認定基準見直しが施行されますが、今年4月まで最高等級だった「等級4」は2025年には義務化され「最低等級」となる事が決まっています。



もう始まっている未来、見なかった事にするにはリスクが大きすぎますぜw




「2022年10月」来月ですね。



来月には新しい断熱等級6・7が追加されます。



これまで「断熱等級4」で最高等級クリア!と言う

上等文句が使えなくなる訳です。



某ハウスメーカーのCMで全棟最高等級クリア!

と言うトークが消えているの気付いてる人居ますか^^



主要等級4クラスで最高等級に変わってます(笑


断熱等級4は最高等級ではなくなるからですね。

数字的にはこんな感じ(クリック可)







高山市近辺で地域区分4

飛騨市の一部で地域区分3となります(黄四角)



この数字は小さい方が断熱性能が高い事に成ります。

弊社では現在 このUA値0.3以下を最低レベルとしていますが







これまでの成績として どちらのおうちも等級6は楽勝クリアしてます。



そしてコンスタントに等級7をクリアする仕様もラインアップ済です。



ちなみに 2025年には等級4が義務化されますが

それって今年まで最高等級だったレベルが最低等級になる訳ですw



実際 等級5レベルでは吹き抜けなんて寒くて無理ですし

全館空調なんて エネルギーを捨てている様なモノ。



これから家を建てる方



起こっている未来を無視してはイケませんよ^^



かしこく正しく家づくりしましょ。





網戸越しでもこんな「抜け」があれば西向きでも窓付けるよね







内倒しで換気







内開きで外付けの日除け(シェード)を操作







と言う予定にてのドレーキップ窓(トリプル日射遮蔽ガラス)ですが



「あぁ エアコン除湿が快適過ぎて窓開けなかったですね夏」



との事。ご感想有難うございます^^


えっと・・外部シェードさえ降ろせれば初志貫徹ですのでw



ちなみに全館冷房用のエアコンは6帖用ざんすわよ^^



アディ押忍




寒い事が健康を害する事は良く知られて来ましたが

暑いのも健康を害すると言う話。



https://gendai.ismedia.jp/articles/-/97704



良くデータを引用させて頂く慶應義塾大学の伊香賀教授によると

「冷房は28度を目安」には意味が無いとの事。



~~~~~

姫路市長が元医師で 職員の健康を気にして

1ヶ月ちょっとの間、25冷房にしてみたそう。



すると光熱費は7万円増えました。

しかし残業時間は平均で2.9時間減ったそうです。

これを人件費に換算すると4000万円



7万円をケチって節電し

冷房を28にすると4000万円の損失だったのだ。

~~~~


暑いと仕事効率が落ちると言う典型ですね。



あと夏バテって 良く聞く冷房病では無く

単に許容範囲を超えた室温のストレスかと。



「小さなエネルギーで快適な室温維持」

住宅やデザインで出来る事は大きいと言えるでしょう。





ボードを貼る前の防湿チェック(クリック可)







梁周りの気密

窓周りの気密







床断熱・基礎断熱に関わらず柱回りの気密

壁防湿シート(ベパーバリア)の連続気密



今回もダメ出し無し^^


アディ押忍
